Skener eviXscan 3D Optima+ M
optimální řešení pro 3D skenování
přesnost skenování až 0,009 mm
eviXscan 3D Optima+ M
objevte výhody nového 3D skeneru eviXscan
- Vynikající poměr cena/výkon
- Výkonný zdroj modrého LED světla s prodlouženou životností
- Dvě vysoce kvalitní kamery s rozlišením 7 Mpix
- Přesnost certifikovaná podle normy VDI/VDE
Skener 3D Optima+ M je určen pro reverzní inženýrství, bezkontaktní kontrolu kvality a rychlou výrobu prototypů středně velkých objektů
Skener eviXscan 3D Optima+M nahradil předchozí model Heavy Duty Optima. Nový skener má moderní vysokorychlostní kamery s rozlišením 7 MPix a nový projektor s vyšší intenzitou světelného zdroje. Skenovací plocha se zvětšila o 43 % a nyní má rozměry 320 x 190 x 120 mm. Současně se doba skenování snížila 4krát a činí 1,2 sekundy
Nová Optima+ M - optimální skener
- Přesná reprodukce CAD
- Rekonstrukce poškozených dílů a součástí
- Měření obtížně měřitelných objektů
- Bezkontaktní kontrola kvality objektů z materiálů, jako je sklo, guma, plasty.
Univerzální rozsah skenování skeneru eviXscan 3D Optima+ M zaručuje vynikající kvalitu skenování detailů o velikosti od 7 cm do 100 cm. Díky tomu je zařízení vhodné pro většinu aplikací. Díky vynikajícímu poměru ceny a výkonu je skener cenově dostupný i při omezeném rozpočtu.
Optima+ M poskytuje vysokou hustotu snímaných bodů (117 bodů/mm2) a vysokou přesnost (deklarovaná přesnost až 0,009 mm podle normy VDI/VDE). Optima+ M má navíc upravenou vzdálenost mezi skenerem a objektem na 230 mm, což usnadňuje obsluhu měřicího zařízení během snímání.
Další oblastí, kde lze nový skener Optima+ M využít, jsou robotizované systémy. Jeho lehká a kompaktní konstrukce umožňuje snadnou integraci s robotem. Skener má také speciální software pro univerzální roboty, který zaručuje bezproblémovou implementaci systému a snadnou obsluhu. Další výhodou skeneru Optima+ M je možnost spolupráce s celým portfoliem příslušenství.
Oblasti použití 3D skenerů eviXscan
Reverzní inženýrství
Síť trojúhelníků síť mapuje povrchy a tvoří základ pro vytváření modelů CAD objektu. To umožňuje vytvářet technickou dokumentaci k objektu. Výsledný model lze použít k výrobě repliky nebo jako výchozí bod pro návrh nových výrobků či variant.
Kontrola kvality
Naskenovaný výrobek se porovnává s referenčním modelem CAD a vytvoří se mapy barevných odchylek. To umožňuje přesné ověření tolerancí na výrobních výkresech a měření prvků, které se jinými metodami měří obtížně.
Rychlá výroba prototypů
Rychlá a levná výroba prototypů je dnes důležitou strategií pro získání konkurenční výhody. Přesný 3D skener, jako je eviXscan 3D, je nezbytnou součástí procesu rychlé výroby prototypů.
Technické specifikace: |
eviXscan 3D Optima+ M: |
Typ světelného zdroje |
Modré LED |
Počet a rozlišení kamer |
2 x 7 Mpix |
Přesnost skenování podle DE VDI/VDE2634 Part 2, 4.1 P |
Až 0.009 mm |
Doba skenování |
1.2 vteřiny |
Rozsah skenování |
320 x 190 x 120 mm |
Hustota bodů |
117 bodů/mm2 |
Rozhraní |
USB 3.0 |
Výstupní formáty |
stl, ply, obj, asc, bin |
Hardwarové požadavky |
Windows 10 (64 bit), 32 GB RAM, CPU i7 |
Software |
eviXscan 3D Suite |

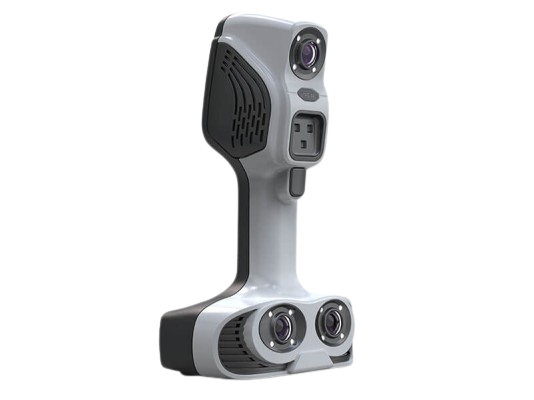

iReal 2E
3D tělesný skener iReal 2E maximalizuje výkon v oblasti hloubky ostrosti, oblasti skenování, algoritmu, reprodukce textur a zachycování detailů, speciálně navržený pro středně velké až velké objekty a 3D skenování lidského těla.
3D tělesný skener iReal 2E využívá infračervenou technologii strukturovaného světla VCSEL, která vám přináší nejbezpečnější a nejpohodlnější 3D skenování. Bez připojení značek lze dosáhnout rychlého zachycení textury a získání geometrie. Smíšené režimy zarovnání splňují různé situace skenování.
S výhodami špičkových funkcí algoritmu, snadno použitelného softwaru, ergonomického designu, přenosnosti a odolnosti vytváří 3D tělesný skener iReal 2E efektivní, přesné a bohaté řešení pro 3D měření barev.
Hladce bez námahy Flexibilní a plynulé 3D skenování středně velkých až velkých objektů díky skenovací ploše 850 mm x 800 mm a hloubce ostrosti 750 mm. | |
Super HD snímání textur Díky reprodukci HD barev iReal 2E hluboce naplňuje vizuální zážitek ze snímání textur v různých oblastech. |
Lidské tělo: | Získání textury: | ||

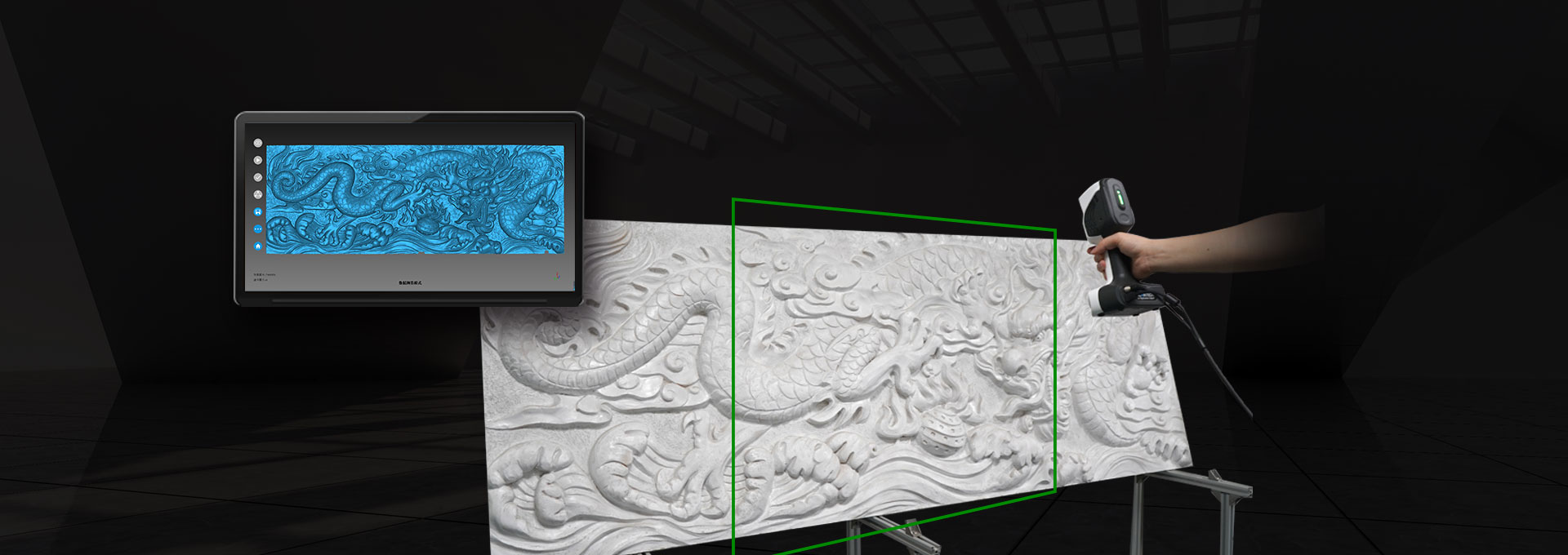

Digitální sochařství: kamenosochařství/dřevořezba, hliněná/moderní plastika, historické sochy | Průmysl/ Umělecký podpis: univerzitní školení reverzního designu, 3D tisk, redesign vozidel, filmové rekvizity |
Neviditelné světlo 3DExperience Strukturované světlo VCSEL vám přináší nejbezpečnější a nejpohodlnější zážitek z 3D skenování, eliminuje problémy s oslnivými světly a obtížným skenováním vlasů | |
Optimalizovaný algoritmus Rychlé zachycení textury a získání geometrie bez zarovnávacích značek; zlepšená schopnost zachytit reflexní textury; smíšené režimy zarovnávání vyhovují různým situacím při skenování. |
Technické specifikace
Typ |
iReal 2E |
|
Světelný zdroj |
Kategorie |
Infračervené strukturované světlo VCSEL |
Viditelnost |
Neviditelný |
|
Bezpečnost |
TŘÍDA І (bezpečná pro oči) |
|
Technologie |
Infračervené strukturované světlo s lineárním polem |
|
Funkce skenování |
Reprodukce barev |
24 bitů |
Režim zarovnání bez značek |
Textura/prvek/smíšené zarovnání |
|
Skenování lidského těla |
Neviditelné světlo / vlasy / skenování v tmavém prostředí; automatické odstranění vrstev tělesného třesu |
|
Střední/velký objekt |
Optimální skenovací vzdálenost 300 mm - 500 mm |
|
Efektivní pracovní rozsah 280 mm - 1000 mm |
||
Skenovací plocha až 580 mm x 550 mm |
||
Rychlost měření |
Maximum |
1 500 000 bodů/s |
Detail |
Bodová vzdálenost |
0,200 mm - 3 mm |
Přesnost |
Přesnost (jeden snímek) |
Až 0,100 mm |
Přesnost zarovnání |
Až 0,300 mm/m |
|
Výstup dat |
Výstupní formáty |
OBJ, STL, PLY, ASC, SK |
3D tisk |
Podporuje |
|
Hardware |
Pracovní teplota |
Od 0 °C do 40 °C |
Režim rozhraní |
USB 3.0 |
|
Hmotnost |
850 g |
|
Rozměry |
140 mm × 94 mm × 258 mm |
|
Konfigurace |
3 sady neviditelných světelných zdrojů; 3 skupiny kamer; 3 sady přídavných světel |

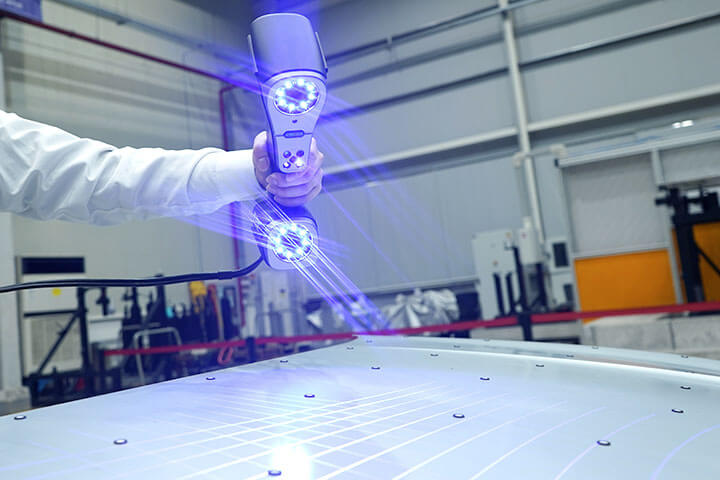

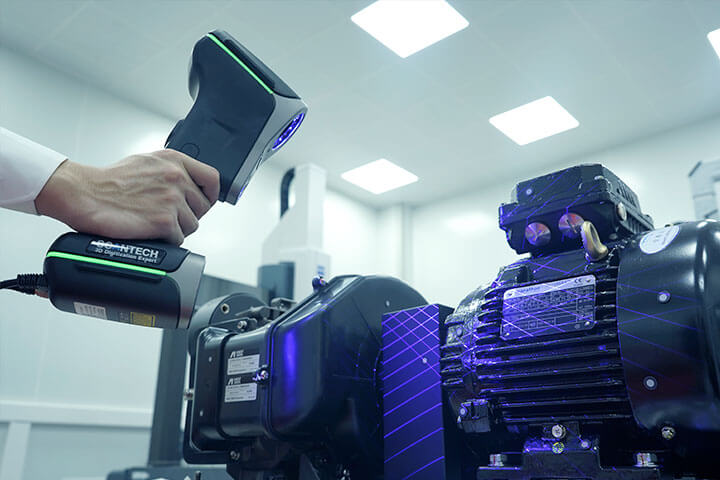

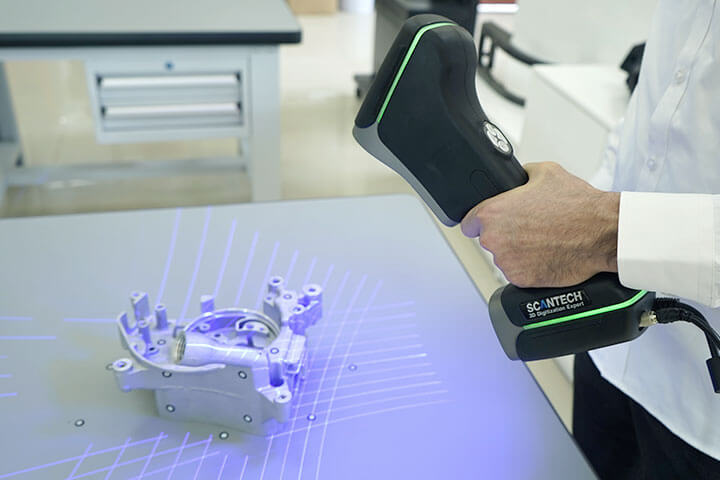

KSCAN20
Průmyslový 3D skener KSCAN20 je profesionální 3D skener s nejširšími aplikacemi. Předefinuje, co jsou přenosné 3D skenery.
3D skener KSCAN20 integruje vestavěný systém fotogrammetrie a režim duálního laserového skenování, což jsou technologie globální iniciativy.
Metrologický 3D skener KSCAN20 využívající režim červeného a modrého laserového skenování poskytuje vysokou účinnost 650 000 měření/s a ultra vysoké zachycování detailů s rozlišením 10 μm a přesností 0,020 mm. Vestavěný fotogrammetrický systém výrazně rozšiřuje skenovanou plochu na 2500 mm × 3000 mm a zlepšuje objemovou přesnost na 0,035 mm/m.
Funkce sondování metrologického 3D skeneru KSCAN20 a práce s naším 3D softwarem ScanViewer poskytuje komplexní a efektivní řešení 3D digitalizace pro různá průmyslová odvětví.
Neomezený rozsah měřeníPrůmyslový 3D skener KSCAN20 má vynikající výkon při skenování velkých objektů a malých dílů. Zachyťte 3D data letadla i mince realisticky. Objemová přesnost je až 0,035 mm/m pro větší pohodlí při skenování velkých obrobků. | |
Funkce sondováníPřenosný CMM podporuje různé pracovní režimy, které zvyšují výkon při měření otvorů, skrytých bodů, funkcí, detekce sestav atd. |
Lidské tělo: | Získání textury: | ||
Digitální sochařství: kamenosochařství/dřevořezba, hliněná/moderní plastika, historické sochy | Průmysl/ Umělecký podpis: univerzitní školení reverzního designu, 3D tisk, redesign vozidel, filmové rekvizity |
Dva laserové zdroje v jednom skeneruRežim červeného a modrého laserového skenování integruje vysokou flexibilitu a efektivitu. Režim modrého laseru snadno zachytí extrémní detaily s rozlišením 10μm. | |
Vyšší účinnostPrůmyslový 3D skener KSCAN20 optimalizuje každý postup skenování a výrazně snižuje náklady na zařízení, čas a práci. |
Technické specifikace
TYP | KSCAN20 | |
Režim skenování | Standardní režim R | Režim Hyperfine B |
Laserový zdroj | 7 červených laserových křížů (+ 1 extra červená čára) |
5 modrých paralelních laserových linií |
Přesnost (1) | Až 0,020 mm | |
Vestavěná fotogrammetrie | Podpěra, podpora | |
Hyperjemné skenování | Podpěra, podpora | |
Objemová přesnost (na základě velikosti dílu) (2) | Až 0,020 mm + 0,035 mm/m | Až 0,015 mm + 0,035 mm/m |
Objemová přesnost s vysoce přesnou referenční tyčí (2) | 0,020 mm/m | |
Rozlišení | 0,050 mm | 0,010 mm |
Míra měření | Až 650 000 měření/s | |
Laserová třída | TŘÍDA Ⅱ (bezpečné pro oči) |
|
Oblast skenování | Až 550 mm × 600 mm | |
Oblast skenování (fotogrammetrie) | 2500 mm × 3000 mm | |
Odstupová vzdálenost | 300 mm | 180 mm |
Hloubka pole | 450 mm | 200 mm |
Hloubka ostrosti (fotogrammetrie) | 2500 mm | |
Jednobodová opakovatelnost | 0,030 mm | |
Frekvence sledování (přenosný CMM) | 60 Hz | |
Přesnost hran | 0,030 mm | |
Kontrola potrubí v softwaru | Podpora dat YBC/LRA | |
Výstupní formáty | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc nebo přizpůsobené | |
Režim rozhraní | USB 3.0 | |
Rozsah provozních teplot | -10 °C ~ 40 °C | |
Patenty | CN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740,US10309770B2, EP3392831A4 |

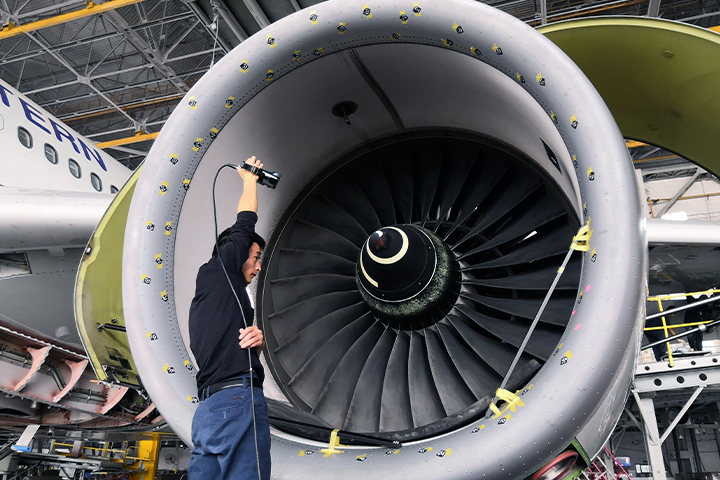

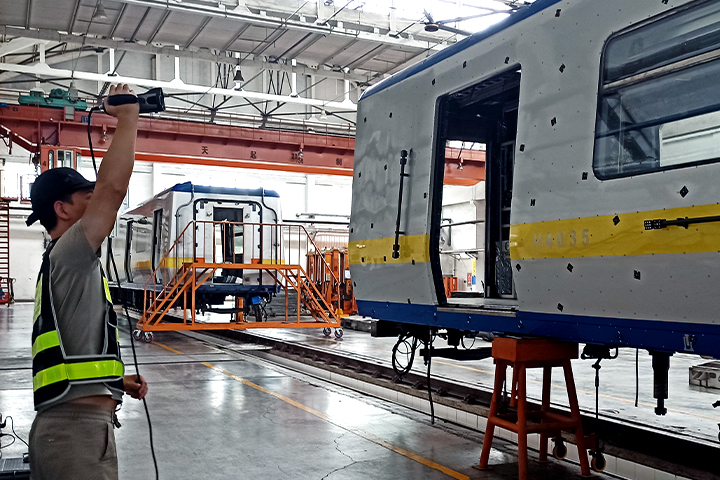

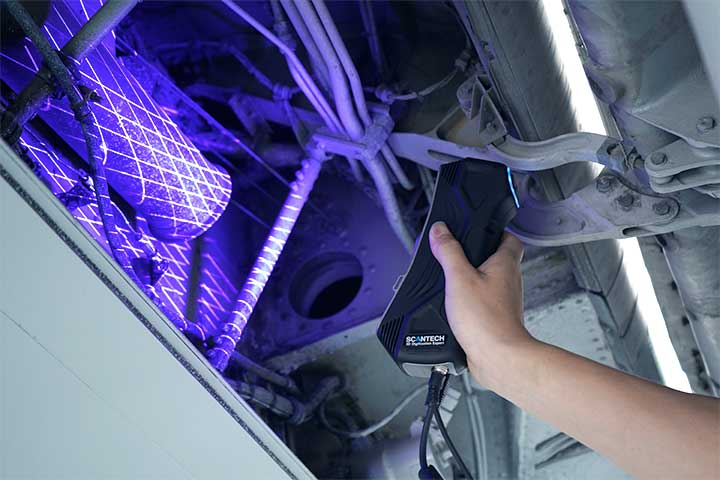

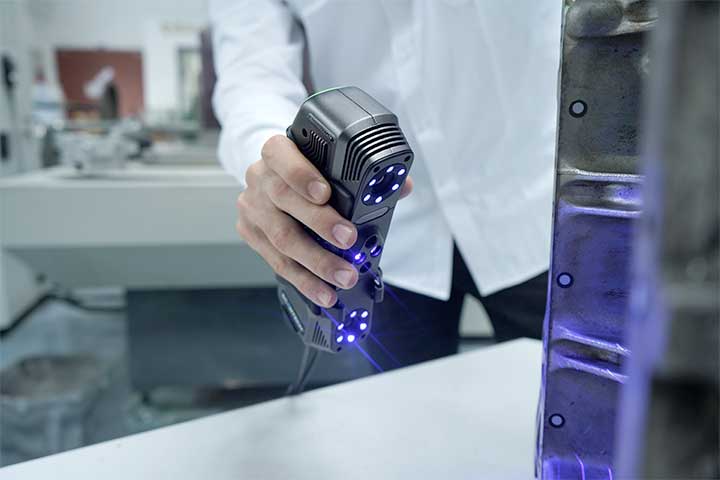

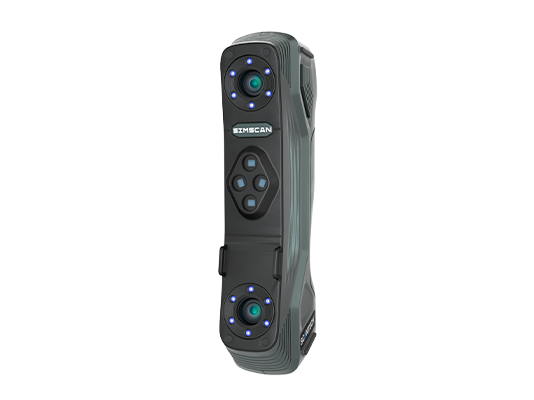

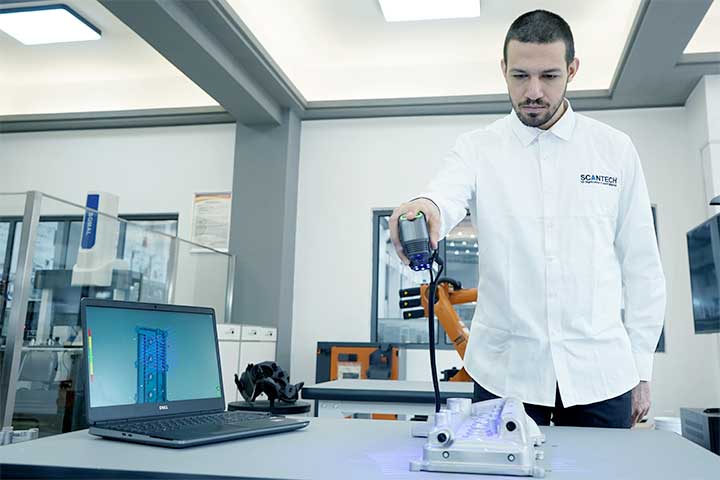

SIMSCAN
SIMSCAN, zatím jediný přenosný 3D skener ruční velikosti na trhu, je převratnou inovací struktury tradičních 3D skenerů a revolučním produktem v oboru 3D optické metrologie.
Nezáleží na úzkých prostorech nebo pod obrovskými objekty, SIMSCAN provádí vysoce kvalitní 3D skenování bez jakéhokoli omezení pracovního prostředí. Metrologický systém měření pomáhá zachytit každý detail a postavit 3D model ve velmi krátkém čase. Kovové pouzdro navržené v minimalismu umožňuje SIMSCAN dosáhnout rovnováhy mezi hmotností a výkonem.
Ovládání jednou rukouPřenosný 3D skener SIMSCAN s hmotností pouhých 570 g a rozměry 203 × 80 × 44 mm přináší bezkonkurenční jednoduchost pro skenování čehokoli jednou rukou. | |
Přenosný 3D skenerNezáleží na úzkých prostorech nebo pod obrovskými objekty, pozoruhodná přenosnost přenosného 3D skeneru SIMSCAN umožňuje provádět 3D měření kdekoli a kdykoli. |
Lidské tělo: | Získání textury: | ||
Digitální sochařství: kamenosochařství/dřevořezba, hliněná/moderní plastika, historické sochy | Průmysl/ Umělecký podpis: univerzitní školení reverzního designu, 3D tisk, redesign vozidel, filmové rekvizity |
Detail, všudeV režimu paralelního modrého laseru nebo v režimu hluboké díry s jedním řádkem není žádný detail kam se schovat, a to ani při skenování složitého povrchu. | |
Nejtvrdší vůbecRevoluční celokovová skořepina poskytuje solidní ochranu, materiály letecké třídy zajišťují mimořádnou odolnost. |
Technické specifikace
Typ | SIMSCAN | ||
Režim skenování | Ultra rychlé skenování | 11 modrých laserových křížů | |
Hyperjemné skenování | 7 modrých paralelních laserových linií | ||
Skenování hlubokých děr | 1 extra modrá laserová linka | ||
Laserové čáry celkem | 30 | ||
Přesnost (1) | Až 0,020 mm | ||
Rychlost skenování | Až 2 020 000 měření/s | ||
Oblast skenování | Až 410 mm × 400 mm | ||
Laserová třída | TŘÍDA Ⅱ (bezpečné pro oči) | ||
Rozlišení | Až 0,025 mm | ||
Přesnost hlasitosti (2) | 0,020 mm + 0,035 mm/m | ||

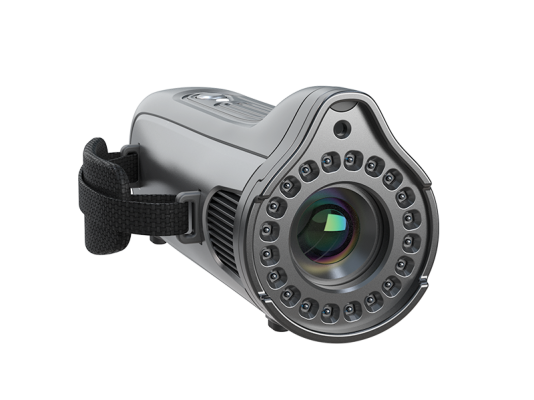

Objemová přesnost (s MSCAN-L15) (2) |
0,020 mm + 0,015 mm/m | ||
Odstupová vzdálenost | 300 mm | ||
Hloubka pole | 360 mm | ||
Výstupní formáty | pj3,asc,igs,txt,mk2,umk,stl,ply,obj | ||
Rozsah provozních teplot | -10 °C~40 °C | ||
Režim rozhraní | USB 3.0 | ||
Rozměry | 203 mm × 80 mm × 44 mm | ||
Hmotnost | 570 g | ||
Patenty | CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN111833392A, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN111932465A, CN111694665A, CN306321502S, EP3392831A4 |

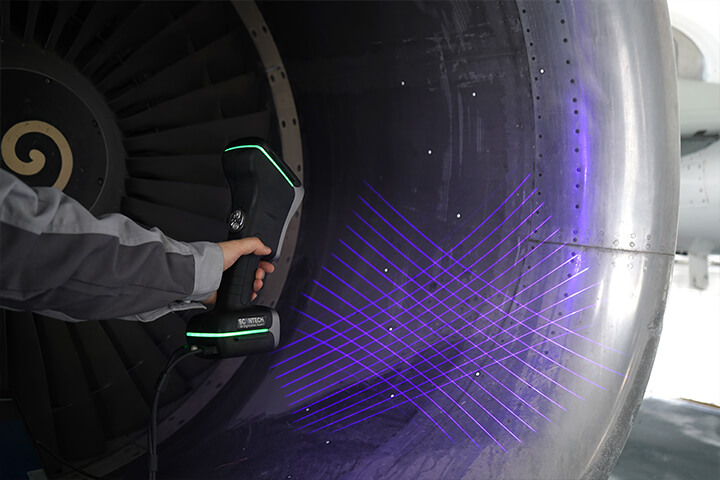

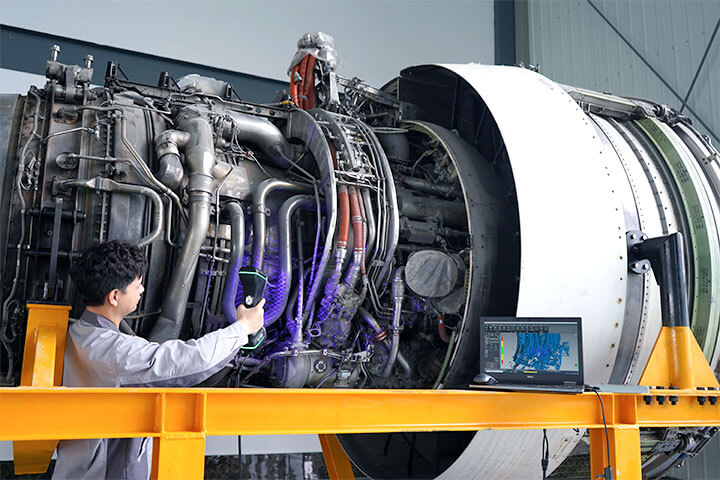

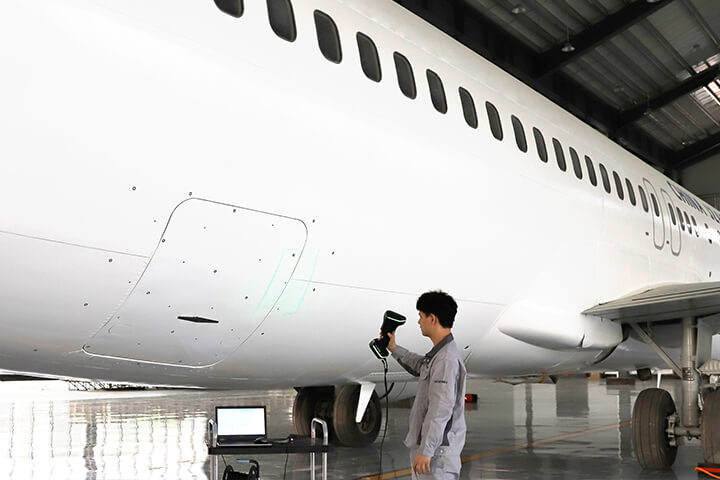

KSCAN MAGIC
Řada 3D laserových skenerů KSCAN-Magic je první, která kombinuje infračervené a modré lasery do jednoho nástroje. Nabízí pět standardních pracovních režimů: velkoplošné skenování (globálně iniciativní infračervený laser), rychlé skenování (modré laserové kříže), jemné skenování (modrý paralelní laser), skenování hlubokých děr (jeden modrý laser) a vestavěný fotogrammetrický systém . Se dvěma sadami průmyslových kamer s vysokým rozlišením dokáže pečlivě provádět 3D skenování.
Tyto přenosné 3D laserové skenery mají revoluční průlom ve výkonu. Jeho bezkonkurenční rychlost skenování, přesnost, skenovací plocha a hloubka ostrosti výrazně optimalizují pracovní postupy 3D měření a urychlují dobu uvedení produktu na trh. Pro získání dat na těžko dostupných nebo složitých površích lze řadu KSCAN-Magic spárovat s přenosnou CMM K-Probe, která poskytuje komplexní 3D digitální řešení pro přesné měření.
Inovativní infračervený laser3D laserový skener KSCAN-Magic inovativně využívá infračervený laser pro širokorozsahové 3D skenování. Jeho konečná skenovací plocha dosahuje 1440 mm x 860 mm, což umožňuje snadné dosažení přesného 3D měření. | |
Efektivita bez námahyPoskytuje ultra vysokou rychlost skenování, což umožňuje rychlejší pracovní tok od nastavení až po skenování. Flexibilním přepínáním režimů skenování včetně fotogrammetrie uspokojuje potřeby různých aplikací a výrazně zvyšuje efektivitu práce. | |
Extrémně jasné detailyV režimu hyperjemného skenování dokáže 3D laserový skener řady KSCAN-Magic přesně získat kompletní data na povrchu složitých objektů a snadno zachytit každý detail s rozlišením 0,010 mm. | |
Metrologické měření NDTPřesnost skenování 0,020 mm a přesnost objemu 0,03 mm/m poskytují ultra-vysokou přesnost NDT pro letecký průmysl. |
Technické specifikace
Typ | KSCAN-Magic | KSCAN-MagicⅡ | |
Režim skenování | Ultra rychlé skenování | 11 modrých laserových křížů | 13 modrých laserových křížů |
Hyperjemné skenování | 7 modrých paralelních laserových linií | ||
Velkoplošné skenování | 11 paralelních infračervených laserových linií | ||
Skenování hlubokých děr | 1 extra modrá laserová linka | ||
Laserové čáry celkem | 41 | 45 | |
Přesnost (1) | 0,020 mm | ||
Rychlost skenování | Až 1 350 000 měření/s | Až 1 650 000 měření/s | |
Oblast skenování | Až 1440 mm × 860 mm | ||
Systém fotogrammetrie | Oblast skenování | 3760 mm × 3150 mm | |
Hloubka pole | 2500 mm | ||
Laserová třída | TŘÍDA Ⅱ (bezpečné pro oči) | ||
Rozlišení | Až 0,010 mm | ||
Přesnost hlasitosti (2) | Pracovat sám | 0,015 mm + 0,030 mm/m | |
Práce s referenční tyčí 1m | 0,015 mm + 0,020 mm/m | ||
Práce s MSCAN-L15 | 0,015 mm + 0,015 mm/m | ||
Odstupová vzdálenost | 300 mm | ||
Hloubka pole | 925 mm | ||
Přenosná CMM K-probe | Jednobodová opakovatelnost | 0,030 mm | |
Frekvence sledování | 60 Hz | ||
Inteligentní modul kontroly hran | Přesnost hran | 0,030 mm | |
Modul kontroly potrubí | Výstupní formáty | YBC / LRA / hodnota kompenzace | |
Výstupní formáty | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc nebo přizpůsobené | ||
Rozsah provozních teplot | -10℃ – 40℃ | ||
Režim rozhraní | USB 3.0 | ||
Patenty | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1,US10914576B2, EP3392831A4 |

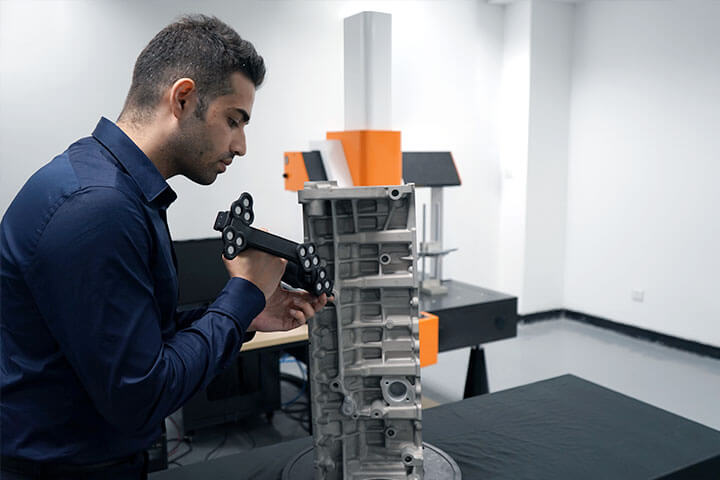

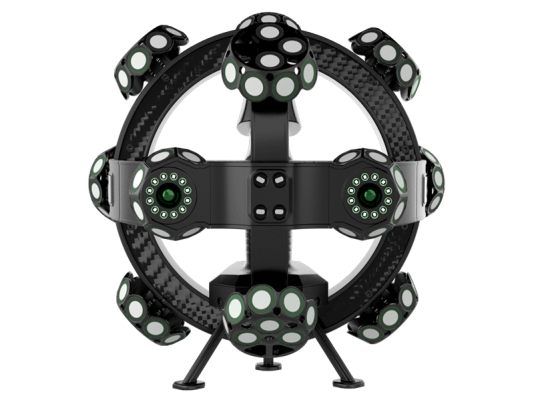

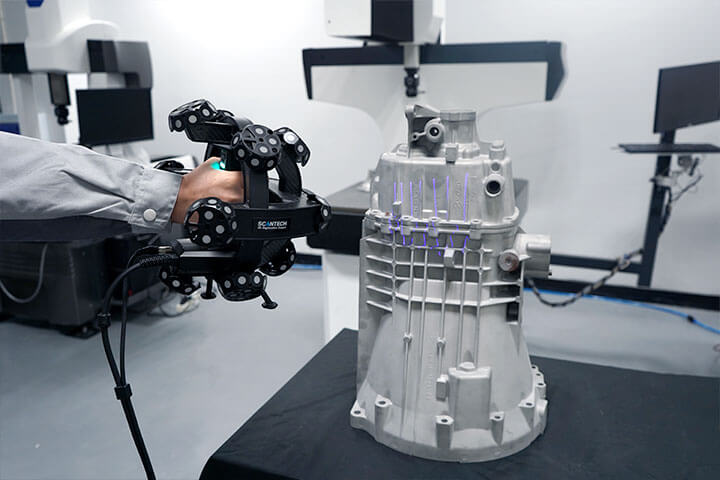

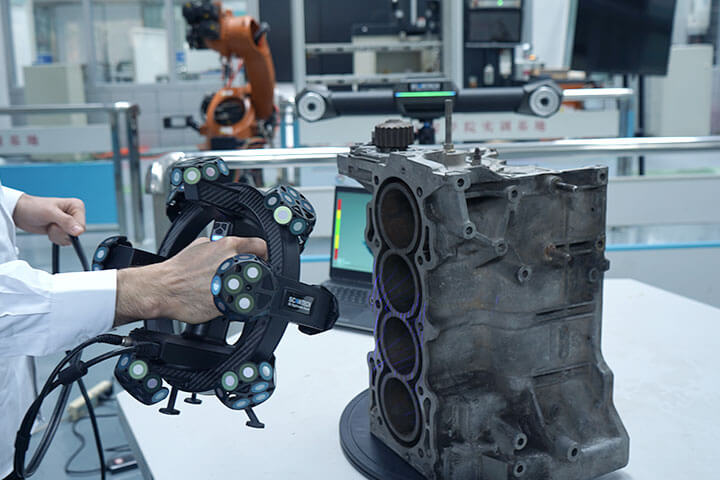

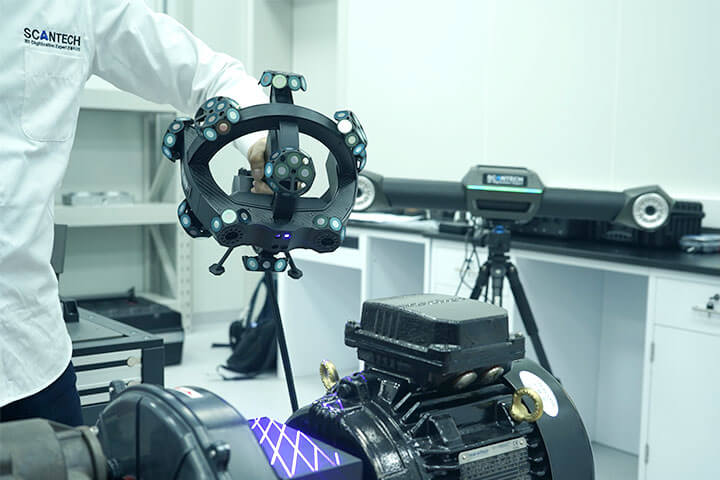

TrackScan P42
3D systém TrackScan-P42 využívá inteligentní technologii měření optického sledování a vysoce kvalitní optické vybavení. Provádí ultra vysoce přesné dynamické 3D měření bez značek. Tento 3D přenosný cmm skener je široce používán pro kontrolu kvality, vývoj produktů, reverzní inženýrství atd.
Volným přepínáním mezi více pracovními režimy se TrackScan-P42 přizpůsobí různým situacím skenování. Tři režimy skenování umožňují různé skenování scén.
Tento optický 3D skener lze spárovat s bezdrátovou T-Probe (přenosný CMM) pro provádění flexibilních měření a poskytování vysoce přesných 3D dat. Mezery, díry, drážky a složitý povrch již nejsou pro výrobce a inženýry výzvou. Optický 3D skener řady TrackScan-P lze také namontovat na rameno robota a realizovat inteligentní a automatizovanou 3D kontrolu.
Inteligentní sledování bez značekDíky inteligentnímu měření optického sledování poskytuje systém TrackScan-P42 3D okamžité skenování bez značek, což výrazně zlepšuje efektivitu práce a snižuje náklady. | |
Bezkonkurenčně-rychlý & Detail-makerSe 17 modrými laserovými kříži a ultrarychlou rychlostí skenování až 1 900 000 měření/s umožňuje tento 3D optický cmm laserový skener plynulé 3D skenování. Jeho 7 paralelních modrých laserových linií funguje dobře pro zachycení detailů. Jediná modrá laserová čára má za cíl rychle získat 3D data hlubokých děr a poloh mrtvých úhlů. | |
Silná schopnost proti rušeníSnadno zachycujte 3D data pro lesklý a černý povrch, silná odolnost proti rušení prostředí, vibracím a teplotním změnám. | |
Bezdrátový přenosný CMMPřenosná CMM T-Probe je navržena pro získávání přesných 3D dat děr a skrytých bodů s vysokou jednobodovou opakovatelností 0,030 mm. |
Technické specifikace
Typ | TrackScan-P42 | ||
Režim skenování | Ultra rychlé skenování | 17 modrých laserových křížů | |
Režim Hyperfine B | 7 modrých paralelních laserových linií | ||
Skenování hlubokých děr | 1 extra modrá laserová linka | ||
Laserové čáry celkem | 42 | ||
Přesnost (1) | Až 0,025 mm | ||
Míra měření | Až 1 900 000 měření/s | ||
Oblast skenování | Až 500 mm × 600 mm | ||
Laserová třída | TřídaⅡ (bezpečné pro oči) | ||
Rozlišení | 0,020 mm | ||
Objemová přesnost (2) | 10,4 m³ | 0,064 mm | |
18,0 m³ | 0,078 mm | ||
Objemová přesnost (se systémem fotogrammetrie MSCAN-L15) |
0,044 mm + 0,015 mm/m | ||
Přenosná CMM T-probe | Volitelný | Podpěra, podpora | |
Jednobodová opakovatelnost | 0,030 mm | ||
Rozsah velikostí dílů (doporučeno) | 200 ~ 6000 mm | ||
Odstupová vzdálenost | 300 mm | ||
Hloubka pole | 400 mm | ||
Výstupní formáty | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc nebo přizpůsobené | ||
Rozsah provozních teplot | -10 °C ~ 40 °C | ||
Režim rozhraní | USB 3.0 | ||
Patenty | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1, EP3392831A4 |
MSCAN L15
Fotogrammetrický systém MSCAN-L15 je přizpůsoben pro poskytování vysoce přesných geometrických měření velkých obrobků. S velkou snímací plochou a velkou hloubkou ostrosti poskytuje MSCAN-L15 objemovou přesnost 0,015 mm/m pro rozsáhlé projekty a díly od 2 m do 10 m.
MSCAN-L15 je kompatibilní s 3D kontrolními zařízeními a může splňovat přísnější požadavky na přesnost měření. Jedinečný režim HDR umožňuje velkou přizpůsobivost prostředí. Díky ergonomickému designu vytváří skvělou přenosnost a lze jej držet po dlouhou dobu.
MSCAN-L15 zajišťuje přesná, efektivní a snadno použitelná 3D řešení pro rozsáhlé projekty v oblasti 3D kontroly, vývoje produktů, kontroly kvality atd.
Přesnost na úrovni metrologieObjemová přesnost je až 0,015 mm/m, zvýšená o 40 % Střelecká plocha je až 9,4 m × 6,9 m, vylepšeno o 200 %; hloubka ostrosti dosahuje 6,5 m, zvětšeno o 100 %. | |
Unikátní režim HDRPodpora režimu HDR, silná přizpůsobivost prostředí, modré LED světlo dosahuje vyšší přesnosti kontroly | |
Detekce deformaceZískejte přesná 3D data deformovaných obrobků a generujte intuitivní hodnoty odchylek | |
Vícenásobné adaptéryUživatelé mohou kontrolovat klíčové polohy (jako je válcová osová vzdálenost a střed otvoru) dílů pomocí různých adaptérů |
Technické specifikace
Typ | MSCAN-L15 | |
Objemová přesnost | 0,015 mm/m | |

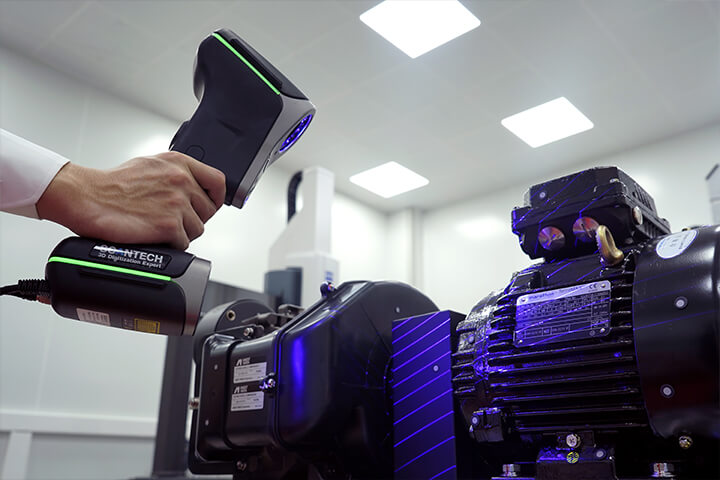

Objemová přesnost (práce s 3D skenery) | KSCAN-Magic | 0,015 mm/m + 0,015 mm/m |
SIMSCAN 30 | 0,020 mm + 0,015 mm/m | |
AXE-B11 | 0,020 mm + 0,015 mm/m | |
TrackScan-P42 | 0,044 mm + 0,015 mm/m | |
Typ zařízení | Průmyslová kamera a objektiv (ne DSLR) | |
Hmotnost | ≤0,58 kg | |
Získejte polohu bodu značky | Výpočet a zobrazení v reálném čase | |
Režim rozhraní | Gigabit Lan | |
Hloubka pole | 6,5 m | |
Střelecká plocha | Až 9,4 m x 6,9 m | |
Rozsah provozních teplot | -10℃ – 40℃ | |
Patent | CN306051753S |
SCANTECH (HANGZHOU) CO., LTD
Building 12, No. 998, WENYI West Road, Yuhang District, Hangzhou
Zhejiang Province, China
Tel: 0086-571-85852597 Fax:0086-571-85370381
E-mail: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.
Website: www.3d-scantech.com
SCANTECH (HANGZHOU) CO., LTD
