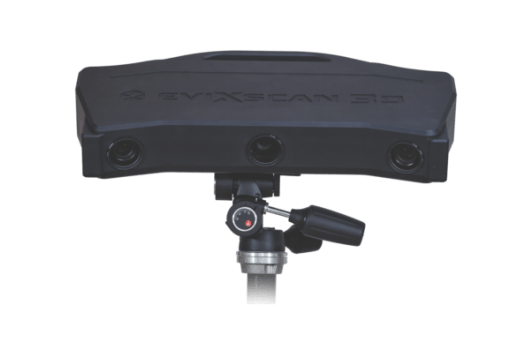

EviXscan Heavy Duty Optima
Profesionální 3D skener
Všechna zařízení z řady 3D skenerů EviXscan Heavy Duty poskytují vysokou přesnost skenování technologií strukturovaného světla. Přesnost samotná je certifikována dle německé normy VDI/VDE 2634 Part 2, 4.1 Ps. Díky robustní konstrukci jsou chráněny proti prachu a vodě, vyskytující se ve výrobním prostředí (stupeň krytí IP 62).
Heavy Duty Optima - skvělý poměr ceny k výkonu
EviXscan Heavy Duty Optima Vám díky dvěma průmyslovým 5Mpx kamerám nabízí dostupné řešení 3D skenování s vysokým nárokem na přesnost skenování za účelem reverzního inženýrství nebo kontroly kvality.

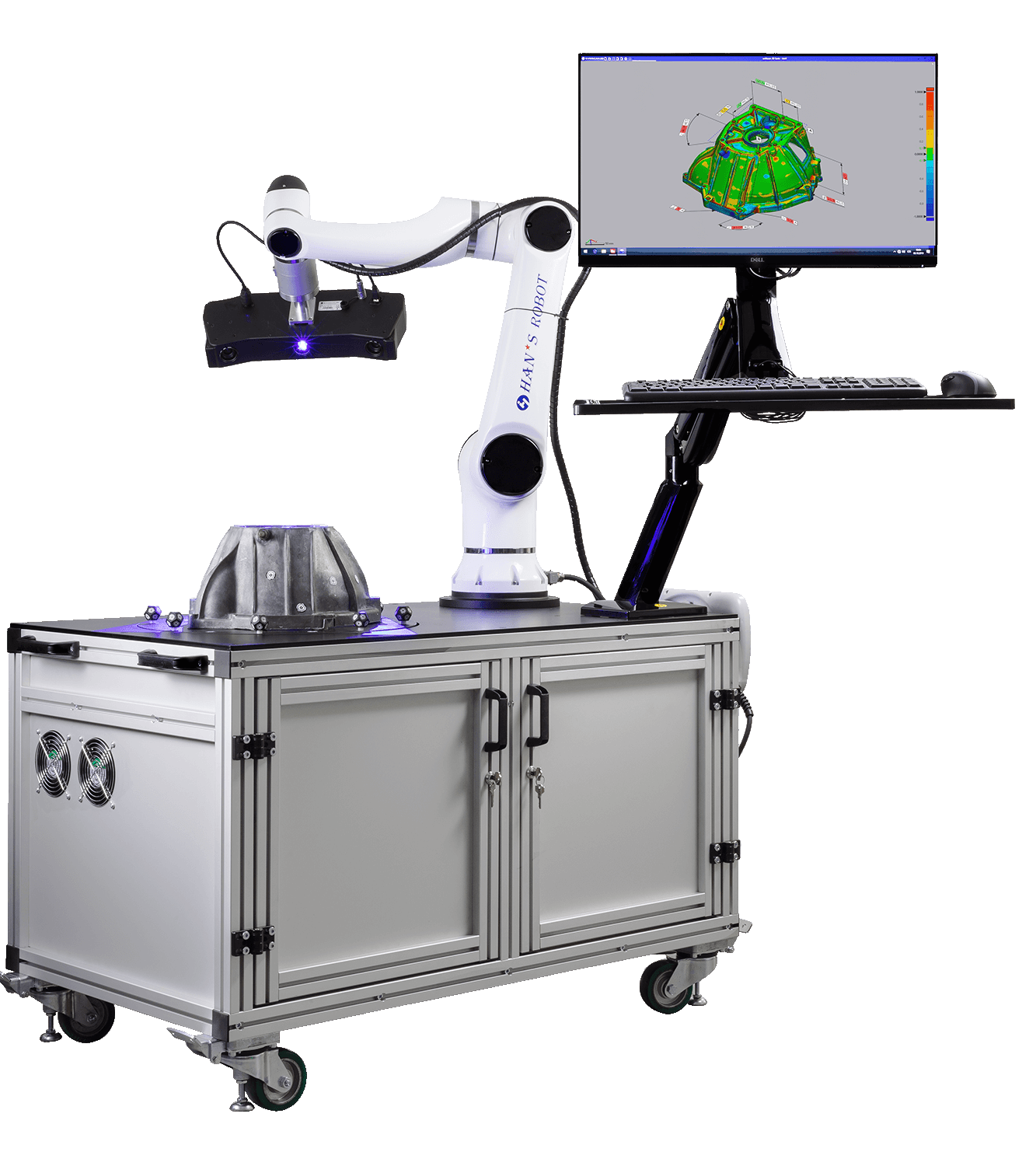

Rychlé a přesné robotické skenování
Využijte možnosti automatizováného skenování. Skenovací software s integrovanou podporou robotů Universal Robots, KUKA nebo HAN*S předurčuje k rychlému a jednoduchému nasazení do provozu. Rychlost, přesnost, vysoká kvalita a nízká cena zajistí rychlé navrácení investice.
Příslušenství
Máme pro vás širokou nabídku rozšiřujícího vybavení skeneru:
-
Otočné stolky pro usnadnění skenování s nosností 20 – 1000kg.
-
Špičkový kufr pro snadný a bezpečný převoz zařízení
-
Robustní stativ Manfrotto
-
Unikátní kalibrační deska
-
ToolKit Box – sada kódovaných magnetických artefaktů pro urychlení skenování
-
Filtry modrého světla pro skenování za nepříznivých světelných podmínek
-
A mnoho dalšího.....
K výkonnému hardwaru je třeba špičkového softwaru. Ovládací software EviXscan umožňuje snadnou kalibraci, pořízení snímků a jejich zpracování do mračna bodů nebo polygonové síťě. Pro další práci s daty EviXscan nativně podporuje export dat do Geomagic DesignX (reverzní inženýrství) a Geomagic ControlX (kontrola kvality) od společnosti 3D Systems.
Oblasti použití 3D skenerů eviXscan
Reverzní inženýrství
Trojúhelníková síť mapuje povrchy a tvoří základ pro vytváření modelů objektu v CAD. To umožňuje vytvářet technickou dokumentaci objektu. Výsledný model lze použít k výrobě repliky nebo jako výchozí bod pro návrh nových výrobků či jejich variant.
Kontrola kvality
Naskenovaný výrobek se porovnává s referenčním modelem CAD a vytvářejí se mapy barevných odchylek. To umožňuje přesné ověření tolerancí na výrobních výkresech a měření prvků, které se jinými metodami měří obtížně.
Rychlé prototypování
Rychlá a levná výroba prototypů je dnes důležitou strategií pro získání konkurenční výhody. Přesný 3D skener, jako je eviXscan 3D, je nezbytnou součástí procesu rychlé výroby prototypů.
TECHNICKÉ INFORMACE
Zdroj světla: | Blue LED |
Počet a typ kamer: | 2 x 5Mpix |
Přesnost skenování podle VDI/VDE2634 | od 0.0183 mm |
Měřicí rozsah: | 250mm x 170mm x 120mm |
Hustota bodů: | 116 pt/mm2
|
Připojení: | USB 3.0 + HDMI |
Výstupní formáty: | stl, ply, obj, asc, bin |
HW požadavky: | Windows 7 (64-bit), 16 GB RAM, CPU i5 |
Rozměry skeneru: | 430 x 220 x 65 |
Hmotnost skeneru: | 5 kg |
Pracovní teplota: | od +10°C do +30°C |
Spotřeba: | 20W |
Stupeň krytí: | IP31 |
