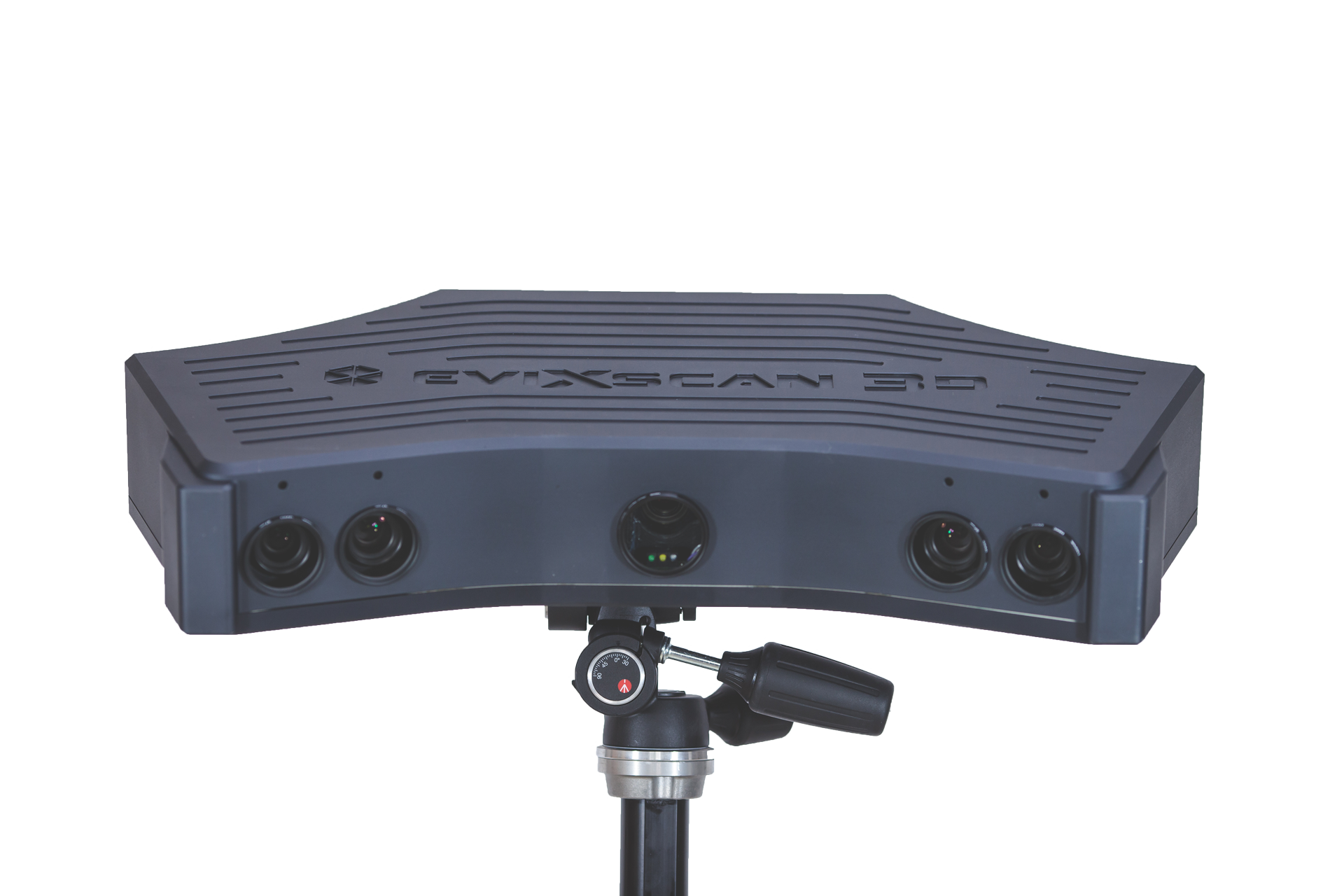

EviXscan Heavy Duty quadro
Profesionální 3D skener s rozlišením až 0.013mm
Všechna zařízení z řady 3D skenerů EviXscan Heavy Duty poskytnou vysokou přesnost skenování technologií strukturovaného světla. Přesnost samotná je certifikována dle německé normy VDI/VDE 2634 Part 2, 4.1 Ps. Díky robustní konstrukci jsou chráněny proti prachu a vodě vyskytující se ve výrobním prostředí (stupeň krytí IP 62).

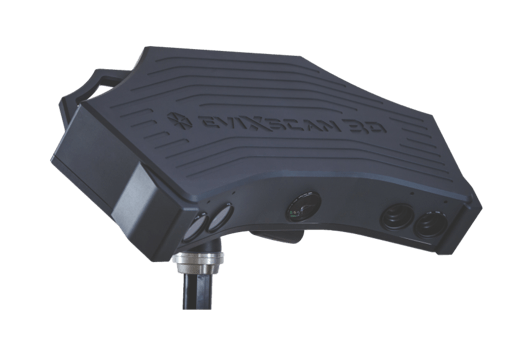

Heavy Duty quadro - Profesionální 3D skenování pro průmysl
Poskytuje vysoce přesné výsledky za všech podmínek. Navrženo pro nepřetržitý provoz v průmyslu a na výrobních linkách v podmínkách různých teplot a osvětlení. Modrý strukturovaný zdroj světla umožňuje skenování tmavých objektů v prostředí s venkovním osvětlením. Uzavřený kryt z eloxovaného hliníku chrání vnitřní části skeneru před náhodným mechanickým poškozením, vlhkostí a prachem.
Dva skenery v jednom těle
Dva rozsahy snímání umožňují měřit geometrii složitých objektů v široké škále velikostí. Skener je kompaktní, robustní a mobilní, takže může skenovat objekty i na těch nejnáročnějších místech. 3D skener Quadro Heavy Duty se často používá v těžkém průmyslu ke zvýšení efektivity při kontrole a zpětném inženýrství objektů. Heavy Duty Quadro je 3D skener, který lze použít v podzemí, ve slévárnách, na výrobních linkách a na mnoha dalších místech... také ve vaší společnosti.
K výkonnému hardwaru je třeba špičkového softwaru. Ovládací software EviXscan umožňuje snadnou kalibraci, pořízení snímků a jejich zpracování do mračna bodů nebo polygonové síťě. Pro další práci s daty EviXscan nativně podporuje export dat do Geomagic DesignX (reverzní inženýrství) a Geomagic ControlX (kontrola kvality) od společnosti 3D Systems.
Příslušenství
Máme pro vás širokou nabídku rozšiřujícího vybavení skeneru:
-
Otočné stolky pro usnadnění skenování s nosností 20 – 1000kg.
-
Špičkový kufr pro snadný a bezpečný převoz zařízení
-
Robustní stativ Manfrotto
-
Unikátní kalibrační deska
-
ToolKit Box – sada kódovaných magnetických artefaktů pro urychlení skenování
-
Filtry modrého světla pro skenování za nepříznivých světelných podmínek
-
A mnoho dalšího.....
Oblasti použití 3D skenerů eviXscan
Reverzní inženýrství
Trojúhelníková síť mapuje povrchy a tvoří základ pro vytváření modelů objektu v CAD. To umožňuje vytvářet technickou dokumentaci objektu. Výsledný model lze použít k výrobě repliky nebo jako výchozí bod pro návrh nových výrobků či jejich variant.
Kontrola kvality
Naskenovaný výrobek se porovnává s referenčním modelem CAD a vytvářejí se mapy barevných odchylek. To umožňuje přesné ověření tolerancí na výrobních výkresech a měření prvků, které se jinými metodami měří obtížně.
Rychlé prototypování
Rychlá a levná výroba prototypů je dnes důležitou strategií pro získání konkurenční výhody. Přesný 3D skener, jako je eviXscan 3D, je nezbytnou součástí procesu rychlé výroby prototypů.
TECHNICKÉ INFORMACE
Zdroj světla: | Blue LED |
Počet a typ kamer: | 4 x 5Mpix |
Přesnost skenování podle VDI/VDE2634 | od 0.013 mm / 0.035 mm |
Měřicí rozsah vnější: Měřicí rozsah vnitřní: | 370mm x 265mm x 150mm 210mm x 145mm x 90mm |
Hustota bodů vnější rozsah: Hustota bodů vnitřní rozsah: | 50 bodů/mm2 161 bodů/mm2
|
Připojení: | USB 3.0 + HDMI |
Výstupní formáty: | stl, ply, obj, asc, bin |
HW požadavky: | Windows 7 (64-bit), 16 GB RAM, CPU i5 |
Rozměry skeneru: | 520 x 280 x 95 |
Hmotnost skeneru: | 7 kg |
Pracovní teplota: | od +10°C do +30°C |
Spotřeba: | 50W |
Stupeň krytí: | IP62 |
